Ультразвуковой дефектоскоп EPOCH LTC
Дефектоскоп EpochLTC сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений.
Купить дефектоскоп Epoch по выгодной цене со склада в Москве.
Тип оборудования: ультразвуковой дефектоскоп, дефектоскопы, дефектоскоп ультразвуковой, прибор неразрушающего ультразвукового контроля, дефектоскоп
Производитель:
Olympus (Panametrics NDT), США
Английское название:
flaw detector EPOCH LTC
Описание: Прибор для поиска дефектов в металлах, сварных швах и т.п.
Гарантия на дефектоскоп epochltc: 2 года.

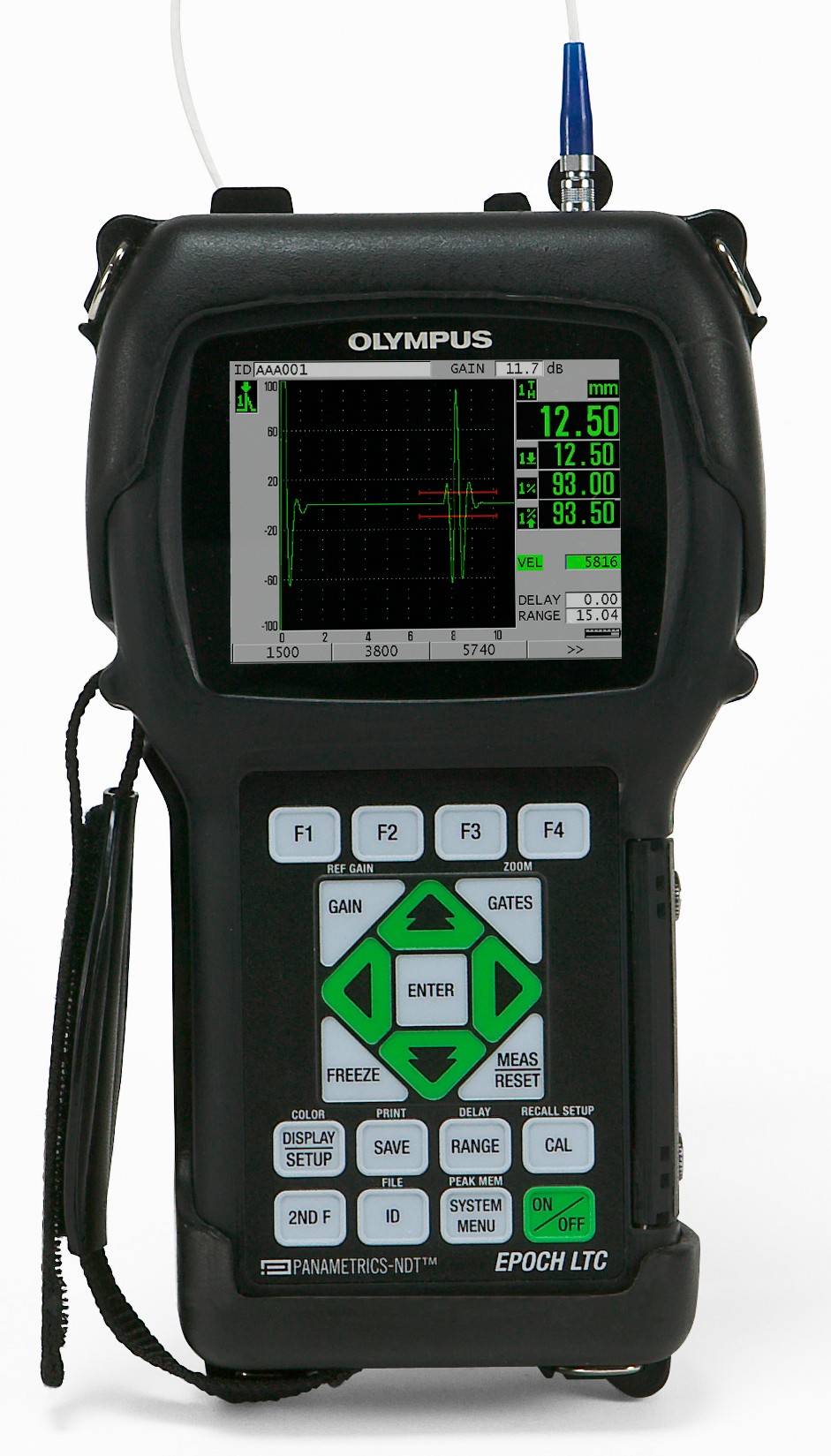

Дефектоскоп EPOCH LTC
Компания Olympus NDT (Panametrics) известна во всём мире благодаря своим передовым ультразвуковым приборам для нераз­рушающего контроля, использующим самые последние технологические достижения. Деятельность Olympus-NDT ориентирована на клиентов, выбирающих высококачественные дефектоскопы, которые сочетают в себе качество, точность, удобство управления за доступную цену. Такими дефектоскопами являются ультразвуковые дефектоскопы EPOCH. Каждая модель дефектоскопов Olympus (Panametrics) обладает широким набором практических функций для самых разных задач ультразвуковой дефектоскопии.
Назначение дефектоскопа Epoch LTC
Дефектоскоп EPOCH LTC — цифровой ультразвуковой дефектоскоп, который отличают самые современные технологии, компактный дизайн и малый вес. Дефектоскоп ультразвуковой EPOCH LTC, созданный на основе прекрасно зареко­мендовавшего себя дефектоскопа EPOCH XT, является полнофункциональным дефектоскопом, сочетающим в себе не только большинство стандартных функций, но и специальные опции для особых задач. Помимо этого он отвечает стандарту EN 12668-1.
Ультразвуковая дефектоскопия широко используется для обнаружения и изме­рения скрытых трещин, пустот, расслое­ний и тому подобных дефектов в сварных швах, поковках, биллетах, осях, валах, цистернах, резервуарах высокого давления, турбинах и узлах конструкций.
Ультразвуковой дефектоскоп EPOCH LTC оснащён ярким, цветным трансфлективным VGA-дисплеем (640 x 480 пикселей), который отображает А-скан с высоким разрешением и обе­спечивает превосходную передачу изо­бражения в различных условиях осве­щения, включая прямой солнечный свет. Дефектоскоп EPOCH LTC успешно прошёл испытания, и ему был присвоен класс защиты IP67 для работы в неблагоприятной окружаю­щей среде.
Отличительные особенности дефектоскопа Epoch LTC
  • Стандарт защиты IP67 для безопасной эксплуатации в не­благоприятных условиях
  • Соответствие стандарту EN 12668-1.
  • Малый вес: 960 г
  • Цветной трансфлективный дисплей
  • Порт USB On-the-Go для пере­дачи данных на ПК и вывода данных на печать
  • Сохранение данных во вну­тренней памяти прибора и на карте miniSD
  • Стандартные динамические кривые DAC/ВРЧ
  • Цифровой приёмник с боль­шим динамическим диапазо­ном и цифровыми фильтрами
  • Настраиваемый генератор прямоугольных импульсов
Возможности ультразвукового дефектоскопа Epoch LTC
Дефектоскоп EPOCH LTC обладает всеми необходимыми функциями для проведения качественного контроля: генератор пря­моугольных импульсов, динамические кривые DAC/ВРЧ, большой выбор цифровых фильтров, диапазон усиления от 0 до 110 дБ, запоминание максимумов эхо-сигналов, отображение результатов измерений с точностью до 0,01 мм и строб с программируемы­ми сигнализациями. Также в приборе возможно использование специальных программных опций: встроенные АРД-диаграммы, AWS D1.1/D1.5, ручная настройка ЧЗИ, настройка длительности импульса, строб 2, коррекция криволинейной поверхности и интерфейсная программа GageView™ Pro.
• Генератор прямоугольных импульсов с технологией PerfectSquare™
• Цифровые фильтры приёмника: стандартный, широкополосный, низко- и высокочастотный
• Четыре поля для отображения результатов измерений, которые настраиваются оператором по любому из стробов.
• Измерение амплитуды с точностью до 0,25% от полной высоты экрана.
• Автоматическая калибровка по толщине, по УЗ-пути и по глубине
• Диапазон измерения амплитуды от 0% до 110% полной высоты экрана.
• Автоматический контроль ЧЗИ от 10 до 500 Гц Возможна опция ручного контроля ЧЗИ
• Режимы отображения координатных осей:
– Стандартный вид (1-10)
– Путь ультразвука
– Со значениями отрезков пути ультразвука (1-4) для контроля наклонным датчиком
– Максимальное значение вертикальной оси измерения амплитуды может быть выбрано: 100% или 110%

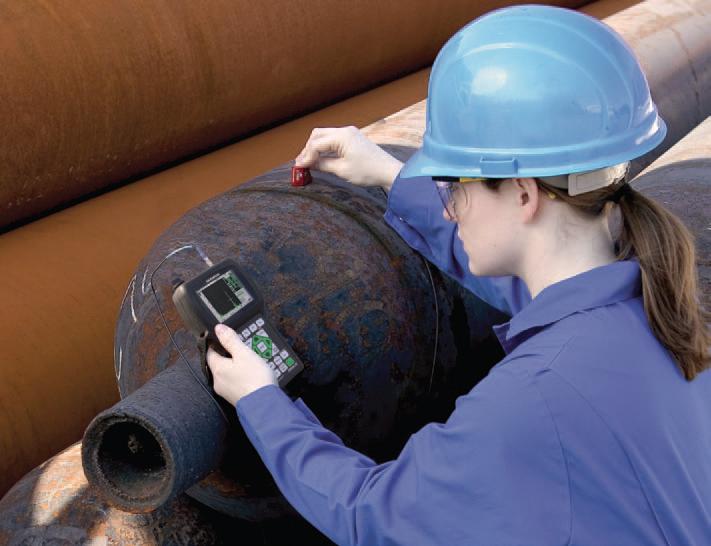

ДЕФЕКТОСКОП EPOCH LTC СОЗДАН ДЛЯ ИСПОЛЬЗОВА­НИЯ В ЖЁСТКИХ ВНЕШНИХ УСЛОВИЯХ
EPOCH LTC прекрасно подходит для работы в неблагоприятных условиях окружающей среды от береговых зон до пустынь.
• Отвечает требованиям стандарта IP67
• Безопасная эксплуатация во взрывоопасной атмосфере согласно MIL-STD-810E.
• Защита от ударных воздействий согласно IEC 60068-2-27.
• Устойчивость к синусоидальным вибрациям согласно IEC 60068-2-6
• Ударная прочность при падении: MILSTD810F 4.5.5 Procedure IV - Transit Drop. 48 падение с высоты 122 см на 5-сантиметровую фанерную поверхность, уложенную на бетонное основание. Падение на каждую панель прибора, на края и углы; всего 26 падений.
• Широкий диапазон рабочих температур:
– Литий-ионные аккумуляторы: от –10°С до 50°С
– Температура хранения аккумуляторов: от 0°С до 50°С
– Температура подзарядки: от 0°С до 40°С
• Крепление ремня как для левой, так и для правой руки
• Герметичный батарейный отсек, открывающийся без дополнительных приспособлений
• Герметичный отсек разъёмов питания и передачи данных (порт USB OTG, слот MiniSD и порт VGA / RS-232)

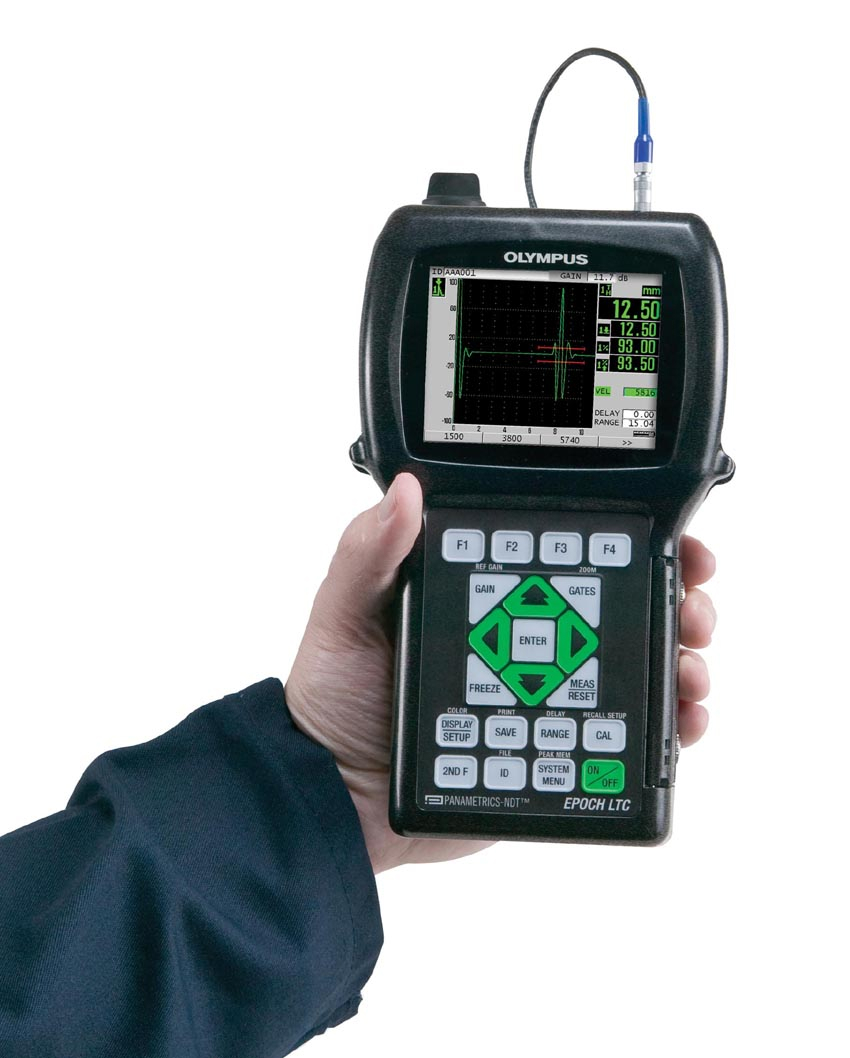

УДОБНЫЙ И ПРОСТОЙ ДИЗАЙН КЛАВИАТУРЫ
Дефектоскоп EPOCH LTC оснащён удобной клавиа­турой, на которой удобно работать как правой, так и левой рукой. Наиболее часто используемые параметры теперь имеют на клавиатуре собственную кнопку для быстрого вызова. Настройки (калибровки) прибора также могут быть вызваны одним нажатием кнопки.
Прибор поставляется с английской или международной клавиатурой.
Предустановленные значения параме­тров выбираются четырьмя функцио­нальными кнопками.
Расширенные возможности программного обеспечения и управления данными
Стандартные динамические кривые DAC/ВРЧ: Расчёт амплитуды эхо-сигнала в процентах или в децибелах от кривой DAC или опорного эхо-сигнала ВРЧ. Опция DAC поддерживает несколь­ко режимов: ASME, ASME III, JIS, а также пользовательские кривые. Другие значи­мые функции: динамически настраивае­мые кривые DAC, переключение между кривыми DAC и ВРЧ, DAC/ВРЧ от 80% до 20%, тонкая настройка ВРЧ с помощью таблицы и пользовательские сигнальные кривые DAC.
ОПЦИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
АРД-диаграммы: Метод определения размера дефекта на основании АРД-диаграммы для конкретного преобразо­вателя и материала. АРД-диаграмма по­казывает отношение между амплитудой сигнала, размером дефекта и расстояни­ем от датчика (EPLTC-DGS-AVG).
Ручная настройка ЧЗИ: Ручная на­стройка ЧЗИ от 10 Гц до 500 Гц с шагом 10 Гц (EPLTC-PRF).
Расширенный диапазон: Расширение стандартного диапазона EPOCH LTC до 4—10 000 мм (EPLTC-RANGE).
Строб 2 (режим эхо-эхо): Активация второго строба для проведения измерений и настройки сигнализации по стробу 2 и для работы в режиме эхо-эхо (EPLTC-GATE2).
Настраиваемый генератор прямоугольных импульсов: Возможность настраивать длительность импульса генератора прямоугольных импульсов для оптимизации работы датчика. При этом улучшается соотношение сигнал-шум и проникновение звука в сложные по структуре материалы (EPLTC-SWP).
Коррекция криволинейной поверх­ности: Коррекция значения УЗ-пути при контроле наклонным датчиком изогнутых поверхностей (EPLTC-CSC).
AWS D1.1 / D1.5: Индикация динамиче­ского рейтинга отражателей для контроля сварных швов по нормам AWS. Эффективность контроля повышается за счёт отсутствия необходимости произво­дить расчёты вручную (EPLTC-AWS).
Измерения согласно стандарту API 5UE: Измерение размеров дефектов согласно стандарту API 5UE Американ­ского Института нефти. Используется дифференциальный метод построения кривой амплитуда-расстояние (ADDT) для определения размера потенциальных дефектов в процессе контроля нефтегазопромысловых труб. Процесс измерения прост и обладает высокой по точности повторяемостью, поскольку все переменные ADDT берутся из оги­бающей. (EPLTC-API5UE).
GAGEVIEW PRO
Интерфейсная программа GageViewTM Pro позволяет управлять данными контроля и структурировать их. Дан­ные могут быть выведены на печать или экспортированы в текстовый файл или таблицу для оформления отчётов. GageView Pro также позволяет созда­вать пользовательские базы данных идентификаторов для последующей загрузки в EPOCH LTC. GageView Pro полностью совместима с EPOCH 4, 4B, 4PLUS, LT и XT.
Другие функции GageView Pro:
• Экспорт значений толщины или амплитуды в Microsoft® Excel®, Word и другие программы.
• Создание, структурирование и управление базами данных контроля
• Импорт и экспорт настроек с Epoch на ПК
• Создание пользовательских библиотек датчиков для АРД-диаграмм
• Обновление программного обеспечения EPOCH
ПОРТЫ ВВОДА/ВЫВОДА
В дефектоскопе EPOCH LTC предусмотрено несколь­ко портов ввода/вывода для передачи данных.
USB On-the-Go: Используется для обме­на данными с ПК или вывода данных на печать.
Карта miniSD: Запись и хранение данных контроля, настроек прибора и изо­бражений экрана.
Выход VGA: Вывод изображения с экрана EPOCH LTC на проектор или на стандартный монитор ПК.
Порт RS-232: Управление прибором с компьютера.
КАБЕЛИ ВВОДА/ВЫВОДА
USB-хост - ПК (EPLTC-C-USB-A-6)
USB-клиент - Принтер (EPLTC-C-USB-B-6)
Кабель RS-232 (1,83 м) (EPLTC-C-RS232-6)
Кабель VGA (1,83 м) (EPLTC-C-VGA-6)
Технические характеристики дефектоскопа EPOCH LTC
ОБЩИЕ ХАРАКТЕРИСТИКИ
Соответствует стандарту EN 12668-1
Вес: 960 г с литий-ионным аккумулятором
Размеры (Ш х В х Д): 128,9 мм × 223,3 мм × 55,1 мм
Клавиатура: английская или международ­ная клавиатура
Язык интерфейса: английский, немецкий, французский, испанский, итальян­ский, русский, японский, китайский, норвежский, шведский
Разъём для датчика: LEMO® 00
Аккумулятор: литий-ионный. Вспомогательный блок для батарей АА.
Время работы от аккумуляторов:
Литий-ионный: 8 часов
Литиевые батареи Li/FeS2 АА: 6 часов
Никель-металлгидридные AA: 4 часа
Щелочные батареи АА: 3 часа
Питание: 100-120 В, 200-240 В, 50-60 Гц
СТАНДАРТ ЗАЩИТЫ
Защита от проникновения жидкостей и загрязнений IP67
Безопасная эксплуатация во взрывоо­пасной атмосфере: MIL-STD-810F
Защита от ударных воздействий: IEC 60068-2-27
Устойчивость к синусоидальным вибра­циям: IEC 60068-2-6
Ударная прочность при падении: MIL-STD-810F
ОТОБРАЖЕНИЕ
Цветной трансфлективный ЖК-экран: частота обновления экрана 60 Гц, выби­раемые пользователем цветовые схемы и яркость, 2 режима комбинированного экрана и 1 полноэкранный режим
Размеры экрана (Ш × Д): 640 × 480 пик­селей, 75 × 56 мм
Режим отображения вертикальной оси амплитуды: 100 % или 110% значения амплитуды
Режим отображения горизонтальной оси времени: Стандартный вид (0-10), со значениями УЗ-пути (1-5) и со значениями отрезков пути ультразвука
ГЕНЕРАТОР
Генератор прямоугольных импульсов: фиксированная длительность импульсов оптимальна для большинства стандартных задач дефектоскопии
Длительность импульса: В базовой комплектации длительность не меняется. С опцией EPLTC-SWP настраивается с 25 до 5 000 нс (0,1 МГц).
Частота повторения зондирующего импульса (ЧЗИ): автоматически контроли­руется ПО прибора в диапазоне от 10 Гц до 500 Гц. Ручная настройка ЧЗИ (EPLTC-PRF)
Частота измерений: от 10 Гц до 500 Гц. Всегда равна ЧЗИ.
Напряжение генератора: от 100 до 400 В с шагом в 100 В
Демпфирование: 50 Ом, 100 Ом, 200 Ом, 400 Ом
ПРИЁМНИК
Усиление: от 0 до 110 дБ – два настраева­емых значения шага усиления и задавае­мые значения усиления для функциональ­ных клавиш.
Общая полоса пропускания: 0,2 – 26,5 МГц по уровню -3 дБ
Настройка цифровых фильтров:
Стандартный: 0,2 МГц - 10,0 МГц
Широкополосный: 2,0 МГц - 21,5 МГц
Низкочастотный: 0,5 МГц - 4,0МГц
Высокочастотный: 8,0 МГц - 26,5 МГц
Детектирование: Полная волна, по­ложительная полуволна, отрицательная полуволна, радиочастота
Линейность: По горизонтали: ±0,2 % высо­ты экрана
По вертикали: 0,25 % высоты экрана; по­грешность усилителя ±1 дБ.
Отсечка: от 0 до 80% высоты экрана с визуальной сигнализацией
КАЛИБРОВКА
Автоматическая калибровка скорости звука и смещения нуля.
Режимы контроля: импульс-эхо, раздельно-совмещённый, теневой
Единицы измерения: миллиметры, дюй­мы или микросекунды
Диапазон: стандартная комплектация: от 4 мм до 5 000 мм
Расширенный диапазон (в стандартную комплектацию не входит): от 4 мм до 10 000 мм
Скорость звука: от 635 м/с до 15 240 м/с
Смещение нуля: от 0 до 750 мкс
Задержка отображения: от –59 мм до максимального диапазона
Угол ввода луча: от 10° до 85° с шагом 0,1°
ИЗМЕРЕНИЯ
Измерения в стробе 1: толщина, путь ультразвука, проекция, глубина, амплиту­да, время пролёта.
Строб 2 (по заказу) (EPLTC-GATE2): все измерения и сигнализации, что и в стро­бе 1, и измерения в режиме эхо-эхо.
Четыре настраиваемых поля для ото­бражения результатов измерений: оператор определяет до четырёх параме­тров, результаты измерения которых будут отображаться на экране.
Динамические кривые DAC/ВРЧ: ASME, ASME III, JIS, пользовательская кривая DAC и до 3 сигнальных кривых. Динамиче­ская настройка усиления, динамический диапазон 100 дБ, изменение коэффици­ента усиления 100 дБ/мкс, создание до 50 точек на кривой.
Измерение амплитуды: от 0 до 110% полной высоты дисплея.
Поправка значения Х ("Стрела"): по­правка на расстояние между точкой ввода луча и передней поверхностью преобразо­вателя.
Строб 1: измерение высоты эхо-сигнала и времени пролёта.
Начало строба: настраивается на всём отображаемом диапазоне.
Ширина строба: настраивается от начала строба до конца отображаемого диапазо­на.
Высота строба: настраивается на уровне от 2% до 95% от высоты экрана.
Сигнализации: положительная и отрица­тельная, по минимальной глубине.
Масштабирование: увеличение диапазо­на по ширине строба 1.
ВХОДЫ/ВЫХОДЫ
USB: порт USB On-the-Go для связи с ком­пьютером, печати и записи данных.
Выход VGA: подключение внешних мони­торов и проекторов.
MiniSD: слот для карты памяти miniSD.
ЗАПИСЬ ДАННЫХ
Запись во встроенную память до 50 000 идентификаторов с изображениями А-скана, измерениями и настройками. Карта MiniSD позволяет существенно расширить ёмкость памяти.
Стандартный комплект поставки дефектоскоп epoch LTC
·         EP-MCA: адаптер переменного тока
·         EPLTC-TC: кейс для транспортировки
·         EPLTC-MAN: руководство по эксплуатации
·         EPLTC-HS: ремень на запястье
·         EPLTC-BAT-L: литий-ионный аккумулятор
·         EPLTC-BAT-AA: вспомогательный блок для батарей АА.
·         Гарантия: ограниченная гарантия на 1 год
Комплектующие и опции для дефектоскопа EPOCH LTC
EPLTC-EW: расширенная гарантия ещё на один год в дополнение к основной гарантии.
ОПЦИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • АРД-диаграммы: EPLTC-DGS-AVG
  • Ручная настройка ЧЗИ: EPLTC-PRF
  • Расширенный диапазон: EPLTC-RANGE
  • Строб 2 (режим эхо-эхо): EPLTC-GATE2
  • Настраиваемый генератор прямоуголь­ных импульсов: EPLTC-SWP
  • Коррекция криволинейной поверхно­сти: EPLTC-CSC
  • AWS D1.1/D1,5: EPLTC-AWS
  • Измерения согласно стандарту API 5UE: EPLTC-API 5UE
  • GageView PRO: GAGEVIEWPRO-KIT-USB-A-AB
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ
  • Внешнее зарядное устройство для аккумулятора: EPXT-EC
  • Нагрудный ремень: EP4/CH
  • Защитный резиновый чехол с подстав­кой: EPLTC-RPC
  • Защитная плёнка для экрана (10 шт.): EPLTC-DP
По вопросам приобретения дополнительных комплектующих для дефектоскопов Epoch (держатели, зонды, датчики, преобразователи, контактные жидкости и т.п.) обращайтесь!
Купить ультразвуковой дефектоскоп EpochLTCPanametrics по выгодной цене со склада в Москве.
Доставляем дефектоскопы по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на ультразвуковой дефектоскоп, вихретоковый дефектоскоп, толщиномер или приборы неразрушающего контроля Вы можете по электронной почте на info@olympus-nk.ru.
