Вихретоковый дефектоскоп Nortec 500
Дефектоскоп Nortec 500 сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений.
Купить дефектоскоп Nortec по выгодной цене со склада в Москве.
Тип оборудования: вихретоковый дефектоскоп, дефектоскопы, дефектоскоп вихретоковый, прибор неразрушающего вихретокового контроля
Производитель: OlympusNDTInc., США
Модели дефектоскопов:NORTEC500, 500C, 500S, 500D
Английскоеназвание:Eddy Current Flaw Detector Nortec 500
Описание: вихретоковый прибор для поиска трещин и дефектов
Гарантия на дефектоскоп nortec: 1 год.

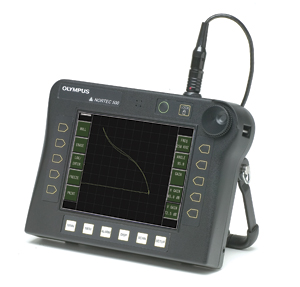

Дефектоскоп NORTEC 500
Компания Olympus NDT (Panametrics) известна во всём мире благодаря своим передовым ультразвуковым и вихретоковым приборам для неразрушающего контроля, использующим самые последние технологические достижения. Деятельность OlympusNDT ориентирована на клиентов, выбирающих высококачественные дефектоскопы, которые сочетают в себе качество, точность, удобство управления за доступную цену.
Новейшие вихретоковые дефектоскопы серии Nortec® 500 обладают широким набором функций: встроенные балансные катушки, VGA выход, USB-порт для быстрой передачи данных. Дефектоскоп Nortec 500 поддерживает технологию PowerLink™ обеспечивающую распознавание датчиков и самонастройку прибора на нужный режим в зависимости от подключенного датчика.
Серия дефектоскопов Nortec 500, в которую входят 4 модели, значительно превосходит по характеристикам предыдущие поколения вихретоковых дефектоскопов Nortec. Каждая модель обладает повышенным разрешением и пониженным уровнем шумов, а также имеет порт USB. Встроенные балансные катушки позволяют использовать недорогие абсолютные датчики без внешних адаптеров. Встроенный предусилитель позволяет добавлять усиление в сложных случаях. Благодаря VGA-выходу к дефектоскопу можно подключать HUD-системы.
Опция дистанционного обнуления позволяет обнулить датчик и очистить экран с помощью управления на самом датчике.
Когда вес оборудования имеет большое значение, выручит облегченный аккумулятор. Вместе с ним прибор весит всего 1,2 кг. Размер аккумулятора никак не влияет на разрешение экрана и размер изображения.
Вихретоковый дефектоскоп Nortec 500 предлагает базовый набор характеристик для одночастотного вихретокового контроля и вывода результатов контроля на внешние устройства.
Вихретоковый дефектоскоп Nortec 500C, помимо всех возможностей дефектоскопа Nortec 500, обладает дополнительными функциями: цифровое измерение удельной проводимости и толщины покрытия.
Вихретоковый дефектоскоп Nortec 500S включает в себя все функции дефектоскопа Nortec 500С и поддерживает вращающиеся сканеры.
Nortec® 500D включает в себя все функции Nortec 500S и обладает функцией контроля на двух частотах.
Отличительные особенности дефектоскопа Nortec 500
· Частотный диапазон: 50 Гц -12 МГц
· Предусилитель (0 или 14 дБ)
· Аккумулятор Li-ion, два типа аккумулятора: на 2,4 или 8,8 А·ч
· Лёгкий, от 1,2 до 1,7 кг, в зависимости от типа аккумулятора
· Цветной ЖК-экран VGA с диагональю 165 мм (разрешение 640 × 480)
· Запись в память до 200 настроек
· Вызов на экран сохранённых данных для проведения отбраковки
· Внутренний балансный модуль для поддержки однокатушечных датчиков
· Функция Стоп-кадр
· Технология PowerLink™ позволяет автоматически распознавать подключаемый датчик и настраивать прибор соответствующим образом
· Прочный пыленепроницаемый корпус
· Выход VGA
Возможности вихретоковых дефектоскопов Nortec 500
|
Функции
|
Дефектоскоп Nortec 500
|
Дефектоскоп Nortec 500C
|
Дефектоскоп Nortec 500S
|
Дефектоскоп Nortec 500D
|
|
Одночастотный контроль
|
X
|
X
|
X
|
X
|
|
Цифровое измерение удельной проводимости
|
|
X
|
X
|
X
|
|
Измерение толщины покрытия
|
|
X
|
X
|
X
|
|
Поддержка вращающихся сканеров
|
|
|
X
|
X
|
|
Комбинированный экран
|
|
|
X
|
X
|
|
Контроль на двух частотах
|
|
|
|
X
|
Технические характеристики дефектоскопов Nortec 500
Диапазон частот: от 50 Гц до 12 МГц
Усиление: от 0 до 90 дБ с шагом 0,1 дБ.
Горизонтальное и вертикальное усиление могут быть настроены отдельно или вместе.
Вращение фазы: 0° - 359°, с шагом 1°
Развёртка: Настраиваемая от 0,005 до 4 секунд на деление
НЧ-фильтр: от 10 Гц до 500 Гц и широкополосный
Высокочастотный фильтр: выключен или от 2 Гц до 500 Гц, АЧХ с 2 полюсами
Встроенный предусилитель: 5-кратное (14 дБ) дополнительное усиление
Напряжение возбуждения датчика: 2 В, 6 В, 12 В
Время свечения: настройка от 0,1 до 5 секунд
Типы датчиков: Абсолютные и дифференциальные, мостовой или отражательной конфигурации. Прибор полностью совместим со всеми датчиками PowerLink™.
Сигнализации: Могут быть настроены на положительную или отрицательную логику срабатывания.
Сигнальные режимы: от 1 до 3 сигнальных рамок; секторная, амплитудная, сигнализация удельной проводимости и
толщины покрытия.
Снимки экрана: В памяти прибора можно сохранить до 200 снимков экрана, причём как статичных, так и в динамике (до 60 сек.). Все снимки экрана сохраняются с датой и временем.
Сохранение настроек: возможность записи и вызова до 200 пользовательских настроек. Все настройки сохраняются с датой и временем.
Печать: Вывод на печать отчёта с настраиваемым пользовательским заголовком. В отчёте представлены все данные с экрана дефектоскопа, дата и параметры датчика, включая серийный номер (только для датчиков с поддержкой PowerLink™).
Входы/Выходы
Питание: 2-контактный разъём для зарядки аккумулятора и работы от сети переменного тока.
Порты USB: для подключения компьютера или принтера
Разъём датчика: 16-контактный LEMO® и BNC
Аналоговые выходы: Горизонтальный и вертикальный на F1 и F2. ±5 В, 1 В на деление для каждого выхода (4 выхода)
Выходы сигнализации: разъём сигнализации и 15-контактный аналоговый разъём.
Выход VGA: 15-контактный разъём
Общие характеристики
Размеры: 216 мм × 140 мм × 61 мм
Вес: от 1,2 кг до 1,7 кг, в зависимости от конфигурации
Дисплей: 133 мм × 99 мм, диагональ 165 мм; цветной ЖК-дисплей VGA (640 ×480 пикселей)
Диапазон рабочих температур: от –10ºC до 55ºC
Относительная влажность: от 5 до 95%
Классификация: Согласно спецификации Class 2 MIL-PRF-28800F
Высота над уровнем моря: максимальная высота эксплуатации прибора - 4600 м
Эксплуатация в опасной зоне: Безопасная эксплуатация во взрывоопасной атмосфере согласно Class 1, Division 2, GroupDofNationalFireProtectionAssociation Code 70 (NFPA 70), Section 500. Испытан согласно MIL-STD-810F, Method 511.4, Procedure 1
Питание
Потребляемая мощность: 85- 240 В, 50 - 60 Гц. Аккумуляторы могут быть заряжены как в самом приборе, так и во внешнем зарядном устройстве. Время зарядки – около 4 часов.
Аккумуляторы: Li-Ion, ёмкостью 2,4 или 8,8 А·ч
Защита от полной разрядки аккумулятора: индикатор заряда аккумулятора с указанием остаточного времени работы. За 10 минут до разрядки прибор выдаёт предупреждение.
Время работы от аккумулятора: от 3 до 8 часов (номинальное, в зависимости от конфигурации).

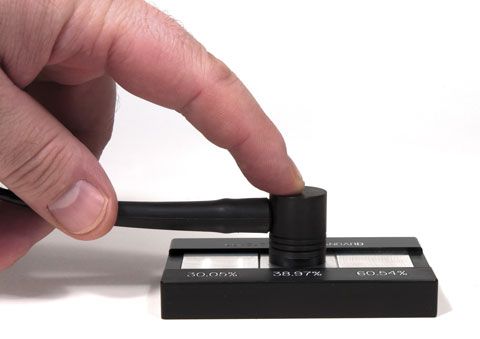

Проводимость (дефектоскопы Nortec 500C, Nortec 500Sи Nortec 500D)
Частота: 60 кГц или 480 кГц
Характеристики проводимости:
От 0,9% до 110% по шкале IACS или от 0,5 до 64 мС/м. Точность ±0,5% при значениях от 0,9% до 65% по шкале IACS и ±1,0% при значениях более 62%. Соответствует или превосходит нормы вихретокового контроля BAC 5651.
Толщина непроводящих покрытий: от 0 до 0,38 мм. Точность ±0,025 мм в диапазоне от 0 мм до 0,38 мм.
Сканеры (Nortec 500S и Nortec 500D)
Поддержка сканеров: Работает со всеми сканерами NORTEC и многими другими присутствующими на рынке сканерами.
Каскадный дисплей: Сохранение до 60 сканов на отверстие и отображение на экране расстояния от точки начала сканирования до дефекта (только для сканера PS-5).
Вторая частота (Nortec 500D)
Частотный диапазон: от 50 Гц до 12 МГц
Вторая частота: от 25 Гц до 6 МГц, 2-я частота является результатом деления первой частоты: 1/2 (F1 < 6 МГц), 1/4, 1/8, 1/16, 1/32.
Дисплей: первая или вторая частота, сумма частот, разница частот, комбинированный экран с отображением выбранной комбинации двух частот и смешанных частот.
Высокочастотный фильтр: только для основной (F1) частоты.
Дополнительные комплектующие к вихретоковому дефектоскопу Nortec 500
Резиновый защитный чехол: 1020328
Нагрудный ремень: EP4/CH
Внешнее зарядное устройство: 3720308
Запасной литий-ионный аккумулятор: 0146690 - 2,4 А·ч; 0146689 - 8,8 А·ч
По вопросам приобретения дополнительных комплектующих для дефектоскопа NORTEC (держатели, зонды, датчики, преобразователи и т.п.) обращайтесь!
